Transistorkennlinien

Kurzbeschreibung

Auf einem Steckplattensystem von Leybold wird mittels dem Messwerterfassungssystem Cassy untenstehende Schaltung realisiert.
Es lassen sich mit Hilfe zweier geeigneter Spannungsquellen (Heinzinger) alle Ströme (Kollektor und Basis) und Spannungen (Kollektor-Emmitter und Basis - Emmitter) messen, sowie die verschiedenen Kennlinien darstellen.

Ausgangskennlinien:
Zur Darstellung der Ausgangskennlinien liegt für unser Cassy- Messwerterfassungssystem ein vorgefertigtes Layout vor, in welchem der Kollektorstrom I_C gegen die Kollektor-Emitterspannung U_CE aufgetragen wird.
Nacheinander werden nun folgende Basisströme eingestellt und U_CE jeweils langsam von 0 auf 2,0 Volt geregelt.
I_B = 3 mA (U_BE=0,56 V)
I_B = 5 mA (U_BE=0,58 V)
I_B = 7,5 mA (U_BE=0,60 V)
I_B = 1,25 mA (U_BE=0,62 V)
Auf dem Messwerterfassungssystem werden die typischen Ausgangskennlinien dargestellt.
Bei kleiner Kollektor-Emitterspannungen steigt der Kollektorstrom bei Erhöhung der Kollektor-Emitterspannung anfangs sehr steil an bis ein Sättigungswert erreicht wird. Bei weiterer Erhöhung von U_CE vergrößert sich der Kollektorstrom nur noch wenig

Eingangskennlinie:
Zur Darstellung der Eingangskennlinien wird zunächst das entsprechende Cassy-Layout geladen.
Dieses Layout bietet eine Grafik zur Darstellung von Basisstrom zu Basisspannung.

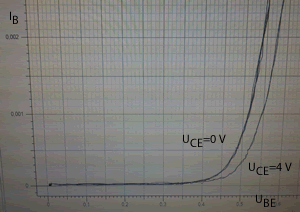

Bei Kollektor-Emitter-Kurzschluss wird nun die Basisspannung langsam erhöht und die Eingangskennlinie dargestellt, welche der Durchlasskennlinie einer Si-Diode entspricht .
Legt man nun eine Kollektor-Emitterspannung von etwa 4 Volt an verschiebt sich die Kennlinie deutlich in Richtung größerer U_BE-Werte

Stromsteuerkennlinie:
Zur Darstellung der Stromsteuerkennlinie wird zunächst das entsprechende Cassy-Layout geladen.
Dieses Layout bietet eine Grafik zur Darstellung von Kollektorstrom zu Basisstrom.
Bei konstanter Kollektor-Emitterspannung U_CE wird die Abhängigkeit des Kollektorstroms vom ansteuernden Basisstrom untersucht.
Hierzu wird zunächst eine Kollektor-Emitterspannung von 1 Volt angelegt und anschließend die Basis-Emitterspannung langsam erhöht
Die grafisch ausgewerteten Messergebnisse zeigen die Stromsteuerkennlinie. Der Kurvenverlauf ist annähernd linear
Dass höhere Betriebsspannungen Kennlinien mit etwas steilerem Anstieg ergeben, zeigen wir indem wir den Versuch mit U_CE = 10 Volt wiederholen
